产品特点
轻巧便携，便携式仪器，方便现场操作；
显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；
操作简单，采用触摸按键；
功能齐全，仪器不但可以测量高压开关柜触头压力值，还可以测量隔离开关触头压力值；
标定简单，支持用户自己标定置零复位传感器；
精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；
具备声音报警功能，报警阈值可设置；
支持多单位显示，测量单位支持“N”、“kg”；
具备历史数据存储到U盘功能；
具备历史数据上传功能，仪器通过上位机软件可以将历史数据直接读取；
内置大容量非易失性存储器，支持记录数据带时标，掉电不丢失；
内置高精度实时时钟功能：可进行日期及时间校准；
仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；
主要参数
1）压力测量范围：≤1000N；
2）测量误差：≤1％；
3）测量结果能够以 “N”和“kg”单位显示，可以进行切换；
4）采用5寸彩色液晶屏；
5）按键采用4线电阻触摸；
6）采用内置TF卡存储海量的数据，文件以FAT32格式存储；
7）用户可以一键置零操作；
8）报警功能设置范围0-1000N；
9）时钟日期设置范围：1980年1月1日-2099年12月31日
10）内置电源工作时间：≥6小时；
11）充电口电压：12.6V。

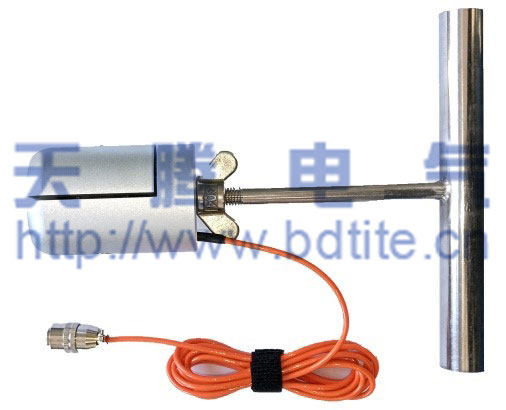

开关柜梅花触头压力传感器参数
|
序号
|
型号
|
传感器
外径
(mm)
|
量程
（N）
|
适应梅花触头
规格
|
梅花触头内径
（mm）
|
正常测量值范围
（N）
|
合格限值
(N)
|
|
1
|
630A
|
Φ35
|
0~500
|
630A（24片）
|
33~34
|
200~260
|
180
|
|
2
|
1250A
|
Φ49
|
0~500
|
1250A（30片）
|
47~48
|
200~260
|
180
|
|
3
|
1600A
|
Φ55
|
0~500
|
1600A（36片）
|
53~54
|
200~260
|
180
|
|
4
|
2000A
|
Φ79
|
0~1000
|
2000A（48片）
|
77~78
|
200~260
|
180
|
|
5
|
3150A
|
Φ109
|
0~1000
|
2500A（64片）
|
107~108
|
400~460
|
380
|
|
3150A（64片）
|
107~108
|
400~460
|
380
|
||||
|
4000A（82/84片）
|
107~108
|
400~460
|
380
|
隔离开关触头压力传感器参数
各类隔离开关触指压力参考值（每对触指）|
型 号 |
触头、触指合闸时的型式
|
一对触指参考压力（N）
|
|
GW4、GW5、GW7等
|
转入式
|
≥130
|
|
GW6、GW16/17、GW22/23等
|
钳夹式
|
≥300
|
|
GN2等户内系列
|
拍合式
|
≥200
|
|
说明：a.压力宜大不宜小 b.以上是每对触指的参考压力，如有几对触指则应分别测量
|
||
