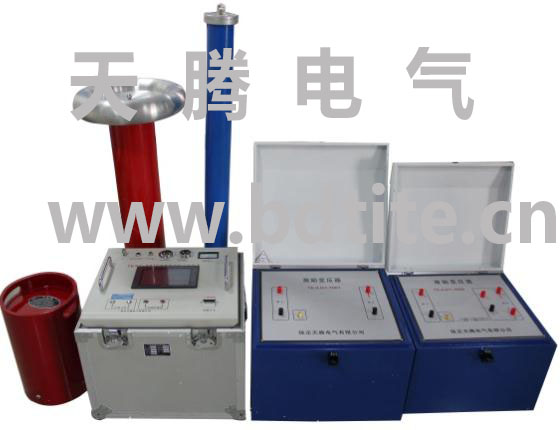

TEXZ系列变频式串联谐振耐压装置


功能特点
变频谐振电源为高压电压试验专门开发,输出波形失真度小、稳定性好。
一体化结构,变频控制部分集调频、调压、操作、保护、控制为一体。
保护功能齐全,过电压、过电流、放电、过热及零启动保护。
操作界面全面符合国家高压试验标准。
试验结果大屏幕液晶显示和嵌入式微型打印机打印。
成套设备采用军用的抗震和防尘标准设计,耐长途运输和严酷使用环境。
全套设备采用便携设计方式,具有体积小、重量轻,特别适合现场使用。
选型依据
列出被试品类型:交联电缆、变压器、GIS、发电机等其他试品名称。
被试品相关参数:交联电缆参数(电压等级、最大截面积、最长长度);
                变压器参数(电压等级、容量)
                GIS参数(电压等级、间隔数);
                发电机参数(火电/水电、容量、冷却方式、出口电压)
                其他试品参数(试验名称、电压等级、试品容量)
                被试品试验参数:试验电压、试验频率、加压时间

产品介绍
变频串联谐振耐压试验设备技术参数
供电电源电压:AC220V/380V50Hz
最高输出电压:500KV及以下;最大输出容量:30-25000KVA
工作频率范围:20-300Hz;频率调节分辨率:0.01Hz
试验电压波形:正弦波、波形畸变率≤0.2%
系统具有过电压保护、过电流保护、试品击穿跳闸、试品击穿过电压保护、放电保护。
1.变频谐振电源:是变频串联谐振系统的核心设备,其作用是将AC220V/380V,50Hz电源变为频率可调、电压可调,同时集保护、控制,监测功能于一体。
具有多重软件硬件保护;
当试验电压超过设定的保护电压后,过电压保护动作;
当工作电流超过设定工作电流时,过电流保护动作;当试品击穿、短路或试品放电时,放电保护动作。
自动寻找谐振点、自动升压、自动计时、自动降压和打印报告。
主要元器件和材料均由国际知名厂家提供,确保质量问题稳定可靠。
2.励磁变压器:是将变频谐振电源输出的电压升压,同时隔离高压和低压。
采用真空环氧浇注、干式结构;高、低绕组间和铁芯设静电屏蔽层;即是励磁变,又是隔离变;
内置氧化锌避雷器保护,防止击穿反击;高、低压绕组可串、可并,滑板接线简单明了。
3.谐振电抗器:又称高压电抗器,主要作用是与试品发生串联谐振。
干式、真空环氧浇注,免维护;绝缘耐热等级满足干式电抗器国家标准要求;采用了热平衡设计,可连续运行;满足同等性能要求时,体积小,重量最轻;电抗器可串、可并,可满足多种试验要求;电抗器均配有专用铝合金箱,便于保管和搬运。
4.分压器和补偿电容器:分压器主要用于测量试品上的高压电压值;补偿电容器主要用于小容量试品试验时,保证谐振频率小于200Hz
例:
1.适用于35KV、10KV及以下交联电缆的交流耐压试验
2.适用于110KV及以下电力变压器、开关及母线等电气设备的交流耐压试验。
3.适用于220KV、110KV及以下GIS、主变、断路器、互感器及站内交联电缆的交流耐压试验。
4.适用于600MW及以下水冷、空冷发电机组工频交流耐压试验。
