2.适用于110KV及以下电力变压器、开关及母线等电气设备的交流耐压试验。
3.适用于220KV、110KV及以下GIS、主变、断路器、互感器及站内交联电缆的交流耐压试验
4.适用于600MW及以下水冷、空冷发电机组工频交流耐压试验

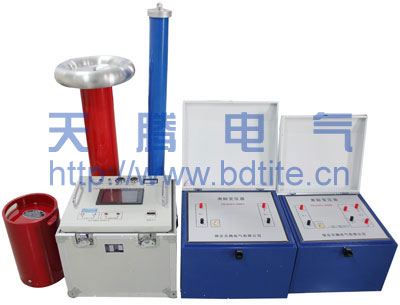

设备主要配置及技术参数说明：
1.变频电源(一台)：
1.1技术参数
1.1.1 额定功率：5.5-500kW；
1.1.2 输入电压：三相 380V±5% 或单相220V±5% 45～65Hz，当电源为380V时，可做额定负载试验；当电源为220V时，只可做1/2负载试验。
1.1.3 输出电压：0～400V可调
1.1.4 输出电压频率：20～300Hz
1.1.5 频率调节:0.1Hz步进可调
1.1.6 频率不稳定度:≤0.02%
1.1.7 输出电流：13～1250A
2. 高压电抗器
2.1 技术参数
2.1.1 额定工作电压：0-1000kV
2.1.2 额定工作电流：1-10A
2.1.3 额定电感量：30-600H
2.1.4 连续工作时间：15min
2.1.5 温 升：小于60度
2.1.6 工作频率：20~300Hz
3. 激励变压器(一台)：
3.1 技术参数
3.1.1 额定容量：3.5-500kVA
3.1.2 输入电压：当容量在5.5-20kW输入是200V/400V
当容量在20-500kW输入是400V
4. 电容分压器(一台)：
4.1 技术参数
4.1.1自身电容量：300-5000pF
4.1.4额定电压:10-1000kV
4.1.2工作频率：20～300Hz
4.1.3不确定度：1.0%
