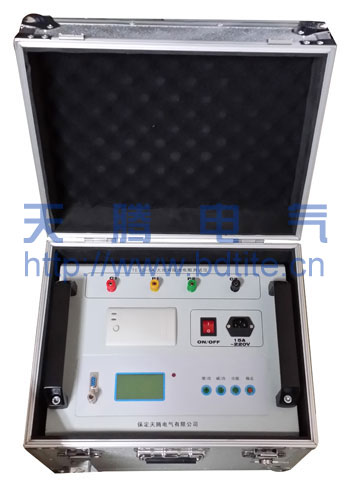

TEJD-5A大地网接地电阻测试仪

本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率,跨步电压和接触电压。

功能特点:
1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量。
2、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。
3、可测量电流桩,电压桩的接地电阻,地网的接地电阻,导通电阻,土壤电阻率,测量跨步电压和接触电压。
4、采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A,不会引起测试时接地装置的电位过高。

技术指标:

1、阻抗测量范围:0~5000Ω
2、分辨率:0.001mΩ
3、测量误差:±(读数×2%+0.005Ω)
4、测试电流波形:正弦波
5、测试电流频率:
45、50、55、60、65Hz单频
45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
6、输出电流:1、2、3、4、5A
7、最大输出电压:450V
8、测量线要求: 电流线铜芯截面积≥1.5mm2
电压线铜芯截面积≥1.0mm2
