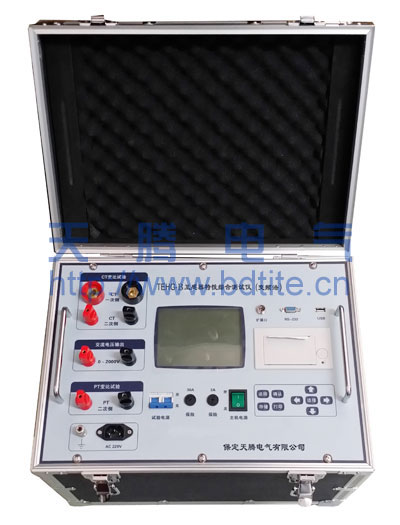

TEHG-B互感器特性综合测试仪(变频法)

      本仪器专门为试验互感器伏安特性﹑保护用CT的5% 和10%的误差曲线、CT二次负载测量、CT二次侧回路检查、互感器的变比、极性、比差和角差判别,以及互感器的交流耐压而设计的,是一台性价比较高的多功能试验仪器,其性能独特。

功能特点:
1、CT测量过程全自动控制,自动记录数据,自动描绘伏安曲线。(采用变频电源测试,测试电压范围宽(10000V)。
2、10%与5%误差曲线自动描绘。
3、测量保护级电流互感器保护绕组100%的比差、角差。
4、PT测量过程全自动控制,自动记录数据,自动描绘伏安曲线。
5、检测已知电压互感器的变比以及测量非已知电压互感器的变比。
6、测量电流、电压互感器二次回路的负荷参数。

技术指标:
1、变频电源:频率:0.4-50HZ
电压:0-120V 功率:500W
2、伏安特性:输出电压:0-120V
输出电流:2A(1A电流互感器)
4A(5A电流互感器)
2A(电压互感器)
测量精度:<0.5%
3、变比范围:CT:5A/5A-25000A/5A
(5A/1A~5000A/1A)±0.2%
PT:全范围测量(电磁型) 0.2%
