TERX-II(D)容性设备及避雷器带电测试装置

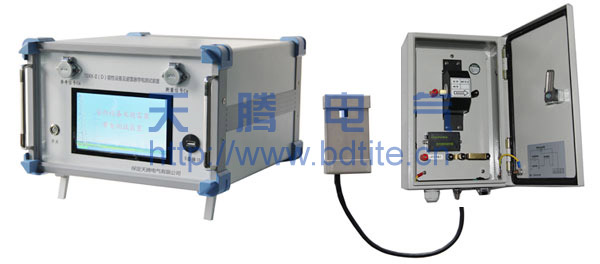

      容性设备介质损耗带电测试装置由测试主机、取样单元、PT取样保护单元和测试线组成,主要用于检测变电站,电厂运行中的电流互感器(CT)、电容型电压互感器(CVT)、耦合电容器(OY)、变压器套管的介质损耗和电容量。氧化锌避雷器的全电流、阻性电流及3、5、7次谐波的参数,以及变压器铁芯接地泄露电流的检测。

功能特点:
1、可以提供两种介质损耗在线检测方式,既可测量两个同相电容型设备的介质损耗差值和电容量比值,又可用PT二次侧电压作基准信号,去测量电容型设备的实际介质损耗值及电容量。
2、仪器及钳形电流传感器具有自检和自校准功能,抗干扰能力强。
3、可进行单次、连续或定时自动测量,也可现场长时间带电连续监测使用。
4、仪器大屏幕液晶显示,中文菜单,界面清晰,操作简便、能直观显示所需全部测量结果,现场可操作性强。

技术指标:
1、显示方式 :大屏幕液晶显示器(触摸屏),
特别适合户外使用
充电电源:AC 220V, 50±1Hz
充电时间:约12小时
2、测量范围及精度
电流测量:测量范围Ix=100μA~1000mA
In=100μA~1000mA
测量精度:±(0.5%+1字)
电压测量:测量范围Vn=3V~300V
测量精度:±(0.5%+1字)
介质损耗:测量范围Tanδ=-200%~200%
测量精度:±0.05%
电容比值:测量范围Cx:Cn=1:1000~1000:1
测量精度:±(0.5%C +1字)
电容量:测量范围Cx=10pF~0.5μF
测量精度:±(0.5%C+2pF)
